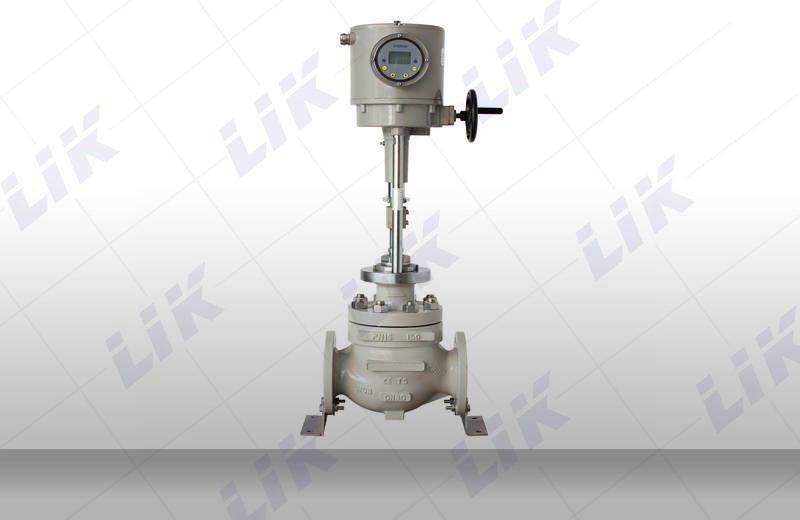

進口電動蒸汽調節閥是采用智能一體化執行器與高精度低流阻調節閥閥體組成。電動高溫調節閥具有關閉嚴密,結構緊湊,重量輕,維修方便等優點。電動高溫調節閥配以3810系列(或者PSL系列)電動執行器和精小型調節閥體組成,內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動高溫調節閥調節機構采用平衡式閥塞結構,電子式電動高溫調節閥具有閥穩定性好,不易震動,噪音低,對溫度敏感性小,允許使用壓差不大、溫度較大等特點。電動高溫調節閥廣泛使用于流量大,溫度高,泄漏量要求不嚴格的場合。 廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中
進口電動蒸汽調節閥產品特點
高精度控制:伺服執行器 + 智能定位器,調節精度 ±0.5%,閉環反饋,響應迅速。
耐高溫高壓:閥體采用鑄鋼 / 不銹鋼 + 司太立合金內件,散熱型閥蓋適配 450℃高溫,抗蠕變、耐汽蝕。
嚴密密封長壽命:金屬硬密封(ANSI VI 級泄漏),石墨 / PTFE 復合填料,100 萬次免維護操作。
智能集成:一體化執行器,內置伺服,支持 DCS/Modbus 通訊,防爆可選(Exd II BT4)。
低噪節能:平衡式閥芯 + 多級節流,壓降小、降噪,優化流道減少蒸汽損耗。
維護簡便:模塊化快拆結構,在線更換內件,整體式填料函便于維護
進口電動蒸汽調節閥按結構型式
電力:汽輪機蒸汽壓力調節、鍋爐溫度 / 流量控制、減溫減壓裝置。
化工:反應釜加熱蒸汽控溫(±1℃)、蒸餾塔壓力調節、換熱系統流量控制。
冶金:加熱爐 / 熱處理爐溫度控制、蒸汽吹掃、有色金屬冶煉浸出液調節。
市政供熱:蒸汽管網壓力 / 流量調節、換熱站溫控、熱分配優化、節能降耗。
食品制藥:UHT 瞬時滅菌(135℃蒸汽)、蒸煮設備控溫、潔凈蒸汽調節(PTFE 密封)。
造紙 / 紡織:干燥機蒸汽壓力 / 溫度控制、定型機加熱調節
進口電動蒸汽調節閥技術參數
|
閥蓋形式 |
高溫型(+250~+450℃) |
|
壓蓋形式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
閥芯形式 |
單座式、套筒式 |
|
流量特性 |
等百分比、直線型 |
|
配置執行器類別 |
3810系列、PSL系列等電動執行器(客戶指定品牌亦可) |
|
執行器參數 |
電源電壓:220V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC |
|
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 |
|
|
環境溫度:-25~+70℃、環境濕度:≤95% |
進口電動蒸汽調節閥主要零件材料
|
1 |
閥體 |
WCB |
304 |
316 |
316L |
|
2 |
墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
|
3 |
閥座/套筒 |
304 |
304 |
316 |
316L |
|
4 |
閥芯 |
304 |
304 |
316 |
316L |
|
5 |
導向套/并帽 |
304 |
304 |
316 |
316L |
|
6 |
中墊 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
|
7 |
閥蓋 |
WCB |
304 |
316 |
316L |
|
8 |
閥桿 |
304 |
304 |
316 |
316L |
|
9 |
散熱片 |
碳鋼 |
304 |
316 |
316L |
|
10 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
11 |
螺栓 |
25 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
12 |
填料壓蓋 |
WCB |
304 |
316 |
316L |
