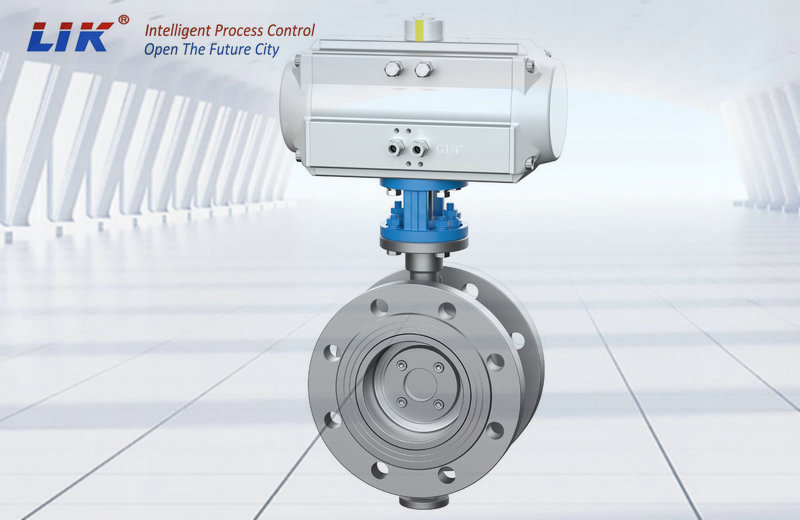

進口氣動法蘭三偏心蝶閥
產品概述
進口氣動法蘭三偏心蝶閥采用氣動執行機構驅動，通過旋轉蝶板實現流體通斷或流量調節，適配高溫、高壓及腐蝕性介質環境。其核心設計為“三偏心結構”，結合法蘭連接方式，顯著提升密封性能與操作效率，廣泛應用于石油化工、電力、水處理等領域
產品詳情
進口氣動法蘭三偏心蝶閥是長壽命、節能型蝶閥，其結構采用三偏心原理設計，閥座采用硬軟密封兼容的多層次結構或者全金屬密封結構，是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥產品。廣泛應用到冶金、石油、化工、供熱、空氣、煤氣、可燃氣體、市政供水以及給排水等介質的管道上，作為介質或調節介質流量使用。
結構特點
1、閥門具有雙向密封功能，安裝時不受介質流向的限制，密封面具有補償功能。
2、采用三偏心密封結構，閥座于閥板接近無磨損，具有越關越緊的密封效果。
3、密封圈具有金屬硬密封和強性密封的雙重特點，無論在低溫或者高溫的情況下，均有優良的密封性能，具有耐腐蝕，使用壽命長等優點。
4、蝶閥板封面采用錐焊鈷基硬質合金，密封面耐腐蝕，壽命長。
性能優勢
低摩擦與低扭矩：三偏心結構降低啟閉力矩，氣動執行機構響應時間≤3秒
零泄漏密封：硬密封設計在高壓差（達PN420）下仍保持氣密性
耐腐蝕性：閥體材質可選316L、雙相鋼或哈氏合金，適配強酸、氯堿等腐蝕介質
寬溫域適應：溫度范圍覆蓋-196℃~+650℃，支持極端工況；
自清潔能力：蝶板旋轉軌跡減少介質殘留，延長維護周期

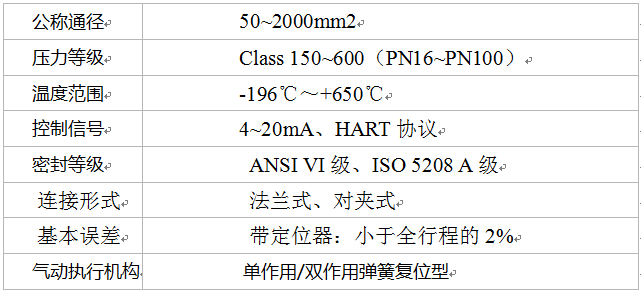

技術參數
三偏心設計原理
三偏心結構通過幾何偏移消除摩擦：
初始偏心：蝶板與閥體軸線偏移，減少接觸面積；
二次偏心：閥座軸線偏移，優化密封軌跡；
三次偏心：閥桿軸線偏移，實現無摩擦啟閉
該設計確保蝶板僅在關閉瞬間接觸閥座，大幅延長密封壽命
