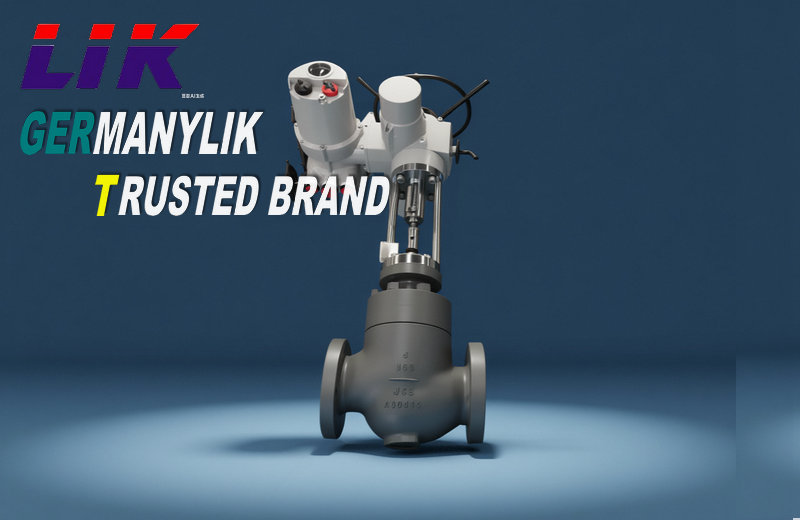

進口電動高溫高壓調節閥是工業自動化控制系統中的核心執行元件,由智能電動執行機構與高壓耐溫閥體集成,接收 4-20mA/Profibus 等控制信號,精準調節高溫高壓介質(蒸汽、導熱油、高溫工藝氣體 / 液體)的流量、壓力與溫度,適配電站、石化、煤化工、新能源鋰電等嚴苛工況
產品特點
1,整體采用鍛造合金鋼閥體,承壓能力強,抗高壓沖擊、抗形變,適配高壓力等級工況。
2,標配加長散熱閥蓋 + 波紋管 / 石墨復合密封,有效阻隔高溫傳導,保護執行器,耐溫性能優異
3,內置多級降壓套筒 / 迷宮式節流結構,逐級釋放壓差,防氣蝕、低噪音、耐沖刷。
4,閥芯閥座堆焊司太立硬質合金,硬度高、耐磨耐沖蝕,密封性能好,泄漏等級可達 VI 級。
5,配套進口智能電動執行器,調節精度高、動作平穩,支持就地手動、遠程自動控制,帶位置反饋、故障報警功能。
6,流量特性可選等百分比、線性、快開,適配不同工藝調節需求。
進口電動高溫高壓調節閥工作原理
接收控制系統4~20mA信號→電動執行器電機運轉→經減速器減速、力矩放大→驅動閥桿帶動閥芯直線位移→改變閥芯與閥座間流通面積→調節介質流量 / 壓力;平衡式閥芯抵消大部分介質不平衡力,執行器僅需克服摩擦力與小部分軸向力,調節靈敏、穩定無震蕩
電動執行機構:智能控制器、伺服電機、減速器、位置編碼器、限位開關、手輪(手動 / 自動切換)。
閥體組件:
閥體:鍛造厚壁結構,直通 / 角型流道。
閥芯:平衡式柱塞 / 套筒型,堆焊硬質合金。
閥座:嵌入式,硬質合金密封面。
閥蓋:散熱型(高溫)/ 普通型(中低溫),帶波紋管密封。
填料函:柔性石墨 + PTFE 組合,耐高溫、低摩擦。
附件:閥位變送器、電磁閥、防爆接線盒、支架。
進口電動高溫高壓調節閥技術參數
|
公稱通徑 |
DN15~DN400(1/2"~16") |
|
公稱壓力 |
PN16/25/40/63/100MPa;Class150~4500LB |
|
介質溫度 |
-196℃(深冷)~+600℃(過熱蒸汽) |
|
閥體材質 |
A105、F22、304H、316Ti、WC9、C12A |
|
閥芯 / 閥座 |
316+Stellite6、WC9、硬質合金 |
|
流量特性 |
線性、等百分比、快開 |
|
泄漏等級 |
ANSI B16.104 VI 級(零泄漏) |
|
執行器參數 |
電源:220V AC/380V AC;防護:IP65;防爆:Exd ⅡBT4/CT6 |
|
連接方式 |
法蘭(RF/RTJ)、對焊(BW) |
|
閥體標準 |
ASME B16.34、GB/T 12224 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
電力:火電 / 核電主蒸汽、給水、減溫水系統,壓力 / 流量調節。
石油化工:加氫裝置、乙烯裂解、高溫導熱油、高壓反應釜介質控制。
煤化工:氣化爐、合成氣、高壓煤漿管線,耐磨抗沖蝕。
新能源:鋰電 / 光伏高溫蒸汽、導熱油、高壓水系統,防爆自控。
冶金:加熱爐、余熱鍋爐、高壓冷卻水溫度 / 壓力調節。
進口電動高溫高壓調節閥選型要點
1,工況參數:明確介質、溫度、壓力、壓差、流量,計算Kv 值(流量系數),確保閥門流通能力匹配。
2,材質匹配:
高溫蒸汽(450~600℃):閥體F22/WC9,閥芯Stellite6。
強腐蝕介質:閥體316Ti / 雙相鋼,密封PTFE / 哈氏合金。
3,結構選擇:
高壓差 / 汽蝕:選套筒式(籠式)。
大流量 / 低壓差:選直通雙座。
含顆粒介質:選角型 + 耐磨內件。
4,執行器選型:根據推力 / 力矩需求選智能執行器,高溫工況選散熱型 + 波紋管密封,防爆區選Exd ⅡBT4/CT6。
