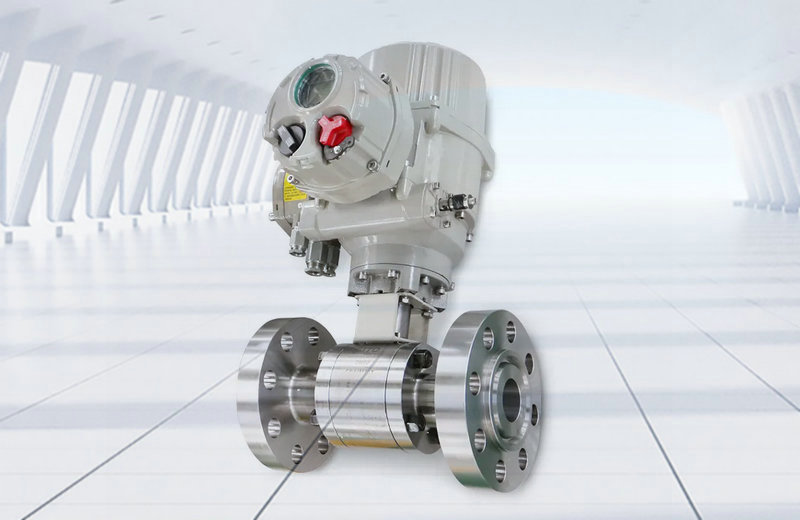

進口高壓電動鍛鋼球閥采用整體鍛造閥體與電動執行機構集成設計，專為高壓（最高Class 2500/PN420）、高溫（-196℃~550℃）及嚴苛介質（如硫化氫、強腐蝕流體）工況開發27。其核心結構包含鍛鋼閥體、精密旋轉球體及智能電動驅動系統，支持遠程控制與自動化流程集成，適用于石油天然氣、化工、電力等領域的關鍵管路控制46。
進口高壓電動鍛鋼球閥產品特點
1. 結構優勢
高強度鍛造閥體：消除鑄造缺陷，抗拉強度提升30%，耐壓達100MPa37；
雙重密封系統：軟密封（PTFE/PPL，≤200℃）或金屬硬密封（碳化鎢/司太立合金，≤550℃），泄漏率≤10⁻⁶ mbar·L/s26；
安全冗余設計：防火（API 607認證）、防靜電、閥桿防吹出及異常自動泄壓功能47。
2. 智能控制
電動執行器支持4-20mA/PROFIBUS信號，定位精度±0.1%，集成故障診斷與緊急切斷67；
防爆認證（ATEX/ExdⅡCT4），適配危險區域7。
3. 維護便捷性
三分體式結構支持快速更換密封件；
閥桿填料每6個月潤滑維護，降低卡阻風險47。
進口高壓電動鍛鋼球閥技術參數
|
參數類別 |
指標范圍 |
標準依據 |
|
公稱壓力 |
Class 150–2500 (PN16–PN420) |
ANSI B1 |
|
溫度范圍 |
-196℃~550℃ (金屬密封) / -40℃~200℃ (軟密封) |
API 6D |
|
通徑范圍 |
DN15–DN1200 (可定制至DN2000) |
ASME B |
|
連接方式 |
法蘭、對焊、螺紋(NPT/BSPT) |
ASME B |
|
執行器防護 |
IP67，環境溫度-30℃~+70℃ |
IEC 60 |
進口高壓電動鍛鋼球閥工作原理
啟閉控制：電動執行器驅動閥桿旋轉90°，帶動球體通孔與管道軸線對齊（開啟）或垂直（關閉）
流量調節：通過控制信號精確調節球體開度（0°~90°），實現流量線性控制
安全聯鎖：異常升壓時，介質壓力推動閥座脫離球體泄壓，后自動復位
進口高壓電動鍛鋼球閥產品材質
|
部件 |
標準材質 |
特殊工況替代方案 |
|
閥體 |
A105碳鋼/316不銹鋼 |
雙相鋼220（耐氯離子腐蝕） |
|
球體 |
SS316L表面硬化 |
碳化鎢噴涂（耐磨粒介質） |
|
閥座 |
增強PTFE/金屬硬質合金 |
司太立合金（≥540℃蒸汽） |
|
閥桿 |
17-4PH沉淀硬化不銹鋼 |
Inconel （抗硫化氫） |
進口高壓電動鍛鋼球閥應用領域
石油天然氣：長輸管線切斷控制（Class 1500+）、井口裝置防硫防腐
化工：強酸/堿介質控制（PTA裝置）、高壓反應釜進料；
電力：超臨界機組主蒸汽閥（540℃/25MPa）、核電冷卻系統；
新能源：氫能儲運系統、液化天然氣（LNG）超低溫控制（-196℃）。
注：選型需綜合介質腐蝕性（NACE
MR0175）、壓力-溫度降額曲線及自動化等級要求
