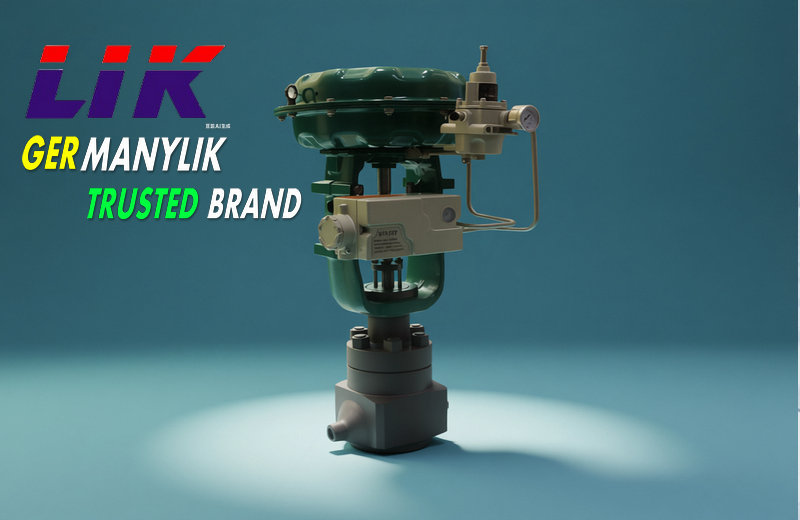

進口氣動迷宮調節閥是一種專為極端高壓差、易產生氣蝕和閃蒸工況而設計的特種調節閥。其核心在于采用獨特的“迷宮式”閥內件，通過多級串聯的微小流道對介質進行逐級降壓，將一次大的壓降分解為數十次小的壓降，從而有效控制流速、消除氣蝕、降低噪音，并極大延長閥門使用壽命。它是電力、石化、煤化工等行業關鍵高壓差部位的理想選擇。
進口氣動迷宮調節閥產品優勢
卓越的抗氣蝕與防閃蒸能力：多級降壓設計使介質壓力始終高于飽和蒸汽壓，避免氣泡產生與破裂，從根本上防止氣蝕對閥內件的破壞。
1，極低的流體噪音：將高速流體分割、轉向、摩擦，使流速和湍流得到有效控制，噪音水平可比普通閥門降低15-25 dB(A)以上。2，超長的使用壽命：消除了氣蝕和高速沖蝕，閥芯、閥座等關鍵部件的壽命可延長數倍至數十倍。
3，高精度與穩定性：盡管結構復雜，但配合高性能執行機構，仍能實現精確的流量調節和穩定的控制特性。
4，允許更高的壓差：能夠安全應對普通閥門無法勝任的極高進口壓差（ΔP可達數十兆帕）。
進口氣動迷宮調節閥設計特色
迷宮式閥芯/閥籠：這是其靈魂部件。由一系列精密加工、疊加的盤片或一個整體加工的套筒構成，內部有數十條曲折、多轉折的微小流道。
多級降壓原理：介質被迫流經這些狹長曲折的流道，經歷多次節流、膨脹、碰撞和摩擦，能量被逐步消耗，實現平穩降壓。模塊化設計：迷宮內件通常作為獨立模塊，可根據不同壓差和流量要求進行選配和更換，維護方便。
擴散型閥體：閥體出口腔室通常設計為擴散型，有助于進一步降低流速，恢復靜壓
進口氣動迷宮調節閥技術參數
|
公稱通徑 |
NPS 1/2" ~24"(DN15~DN600) |
|
公稱壓力 |
Class1500~Class2500(PN250~PN420) |
|
閥體材質 |
碳鋼(A)、304不銹鋼(S)、316不銹鋼(L)、Inconel、Monel、Hastelloy、Ti等 |
|
閥蓋類型 |
標準型、伸長型 |
|
密封材質 |
金屬硬密封、硬質合金 |
|
泄露等級 |
ANSI Ⅳ、V級、Ⅵ級 |
|
介質溫度 |
-196℃~540℃ |
|
連接方式 |
焊接、法蘭連接 |
|
閥芯形式 |
迷宮式調節閥 |
|
控制精度 |
±0.1% |
|
驅動方式 |
氣動薄膜式執行機構 |
|
供氣壓力 |
200-400kpa |
|
氣源接口 |
RC1/4 |
|
作用形式 |
氣關式(B)--失氣時閥位開(FO)、 氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、放大器、保位閥、行程開關、手輪等 |
|
行程（mm） |
16、25、40、60、100 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
進口氣動迷宮調節閥應用領域
適用于任何存在嚴重氣蝕、閃蒸、高壓差和高噪音風險的場合：
電力行業：鍋爐給水泵再循環閥（最小流量閥）、高壓加熱器疏水閥、連續/啟動排污閥。
石油化工：高壓差反應器的進料控制閥、高壓分離器液位控制閥、甲醇洗裝置的高壓閃蒸閥。
油氣開采：天然氣井口節流閥、高壓差注水閥。
煤化工：煤氣化裝置的黑水、灰水調節閥。
進口氣動迷宮調節閥安裝方法
1，流向確認：必須嚴格按照閥體箭頭指示的“高進低出”方向安裝，反向安裝將導致閥門失效并迅速損壞。,管道準備：安裝前徹底2，清理管道，去除焊渣、鐵屑等異物，防止堵塞精密迷宮流道。
3，直管段要求：閥門入口前建議有10D以上、出口后有5D以上的直管段，以保證流場穩定，發揮最佳性能。,
4，牢固支撐：閥門本體及鄰近管道必須獨立、牢固支撐，避免管道應力作用于閥體，防止內件變形或錯位。,
5，氣源與接線：提供潔凈、干燥、穩定的儀表空氣（通常要求4-7 bar）。正確連接定位器信號線（4-20mA）和氣源管。
6，投用前測試：在系統壓力試驗前，應先進行閥門的全行程空氣動作測試，確保開關靈活，定位準確
